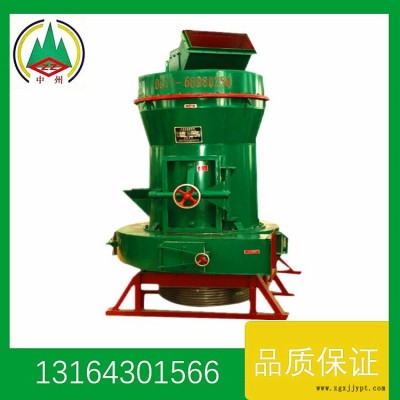

中州牌高溫粒子磨粉機

?

應用范圍：該磨粉機可廣泛應用于冶金、化工橡膠、涂料、塑料、顏料、油墨、建材、醫藥、食品等加工領域，粉磨效果顯著，技術水平高于國內，是非金屬礦加工理想設備。

?

應用物料：對于鋁礬土、鈦、鈦鐵礦、磷礦、陶土、石墨、碳酸鈣、重晶石、方解石、石膏、白云石、鉀長石等非金屬礦物可進行高產高工作效率加工，產品細度調節方便、操作簡單。

?

粉磨特點：該磨粉機有效提高了單臺設備的單位產量，降低單位產量能耗，具有用途廣、操作簡單、維修方便、性能穩定、 環保、性價比高的技術優勢，市場前景廣闊。

?

? ?高壓微粉磨/高溫粒子雷蒙磨：主要適用于常規物料的研磨粉碎，如高嶺土、石灰石、方解石、滑石、大理石、重晶石、石膏、氧化鐵紅、氧化鐵綠、氫氧化鋁、顏料、膨潤土,陶土等濕度大于8，莫氏硬度在6級以下的非易燃易爆物料的超細粉加工。

?

高壓微粉磨工作原理：物料被破碎后由斗式提升機送入儲料倉，再由振動給料機均勻送入主機磨室，后被鏟刀鏟起，進入磨輥和磨環之間被碾壓揉搓，風機將風吹入磨室內，吹起粉末到分析機內，進行風選，達不到細度又落回重磨，合格細粉則隨氣流進入成品旋風集粉器，與空氣分離從出料口排出即為成品。物料含有一定的水分，研磨時會產生一定的水汽，以及整個管道由于密封不嚴密致使一定的外界氣體被吸入，使系統循環風量增加，為保證磨機在負壓狀態下工作，多余的風量進入布袋除塵器凈化后排入大氣中。

結構特征：

?

高壓微粉磨主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器及連接風管管道等組成，根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。

?

在微粉磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度.

?

微粉磨性能特點：
1、高壓微粉磨粉機與氣流磨相比適用范圍大。
2、高壓微粉磨粉機其它磨粉機相比磨輥對物料的碾壓力在高壓彈簧的作用下提供800---1200Kg。
節能，在產量和細度相同的情況下，其系統能耗僅為氣流磨的三分之一。
3、 投資小，效益高，在產量和細度相同的情況下，其價格比氣流磨要低。
4、 生產環節少，微粉磨與氣流磨相比，氣流磨必須先將20mm的物料粉碎到5mm才能加工成超細粉，而高壓微粉磨粉機直接由20mm以下的進料粒度，就可一次性達到平均粒徑<6.5μm12.5μm的超細粉。
5、 研磨裝置采用重疊式多級密封，密封性能好。
6、 高壓微粉磨粉機除塵效果完全達到國家粉塵排放標準。

?

?

工作原理：

? ?大塊狀物經鄂式破碎機破到所需粒度后（如物料達到雷蒙磨（雷蒙機）進料粒度3公分的要求可以不需要破碎機），將需要粉碎的物料均勻連續的送入雷蒙磨（雷蒙機）主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的,粉磨后的粉子被風機氣流帶走，經分析機進行分機，符合細度的粉子隨氣流經管道進入大旋風收集器內，進行分離收集，后經出分管排出即為成品粉子。氣流再由大旋風收集器上端回風管吸入鼓風機。

?

? ?本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。如不需用提升機，儲料倉，振動給料機，可人工均勻給料。在磨室內因被磨物料中有一定的含水量，研磨時產生熱量導致磨室風量增加，為此通過調整風機和主機間的余風管來到氣流的平衡，并將多余凈化后排入大氣中，布袋要經常抖動，以便排氣效果好。主機工作過程是通過傳動裝置帶動中心軸的轉動，中心軸的上端連接著梅花架，梅花架上裝有磨輥裝置形成擺動支點，其工作時不僅圍繞中心回轉，同時磨輥圍繞著磨環公轉，磨輥本身因摩擦作用而自轉。梅花架下端裝有鏟刀系統，處于磨輥的下端，鏟刀與磨輥同時轉動的過程中，把物料鏟起拋至磨輥和磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（擠壓力）將物料碾碎，從而達到制粉目的。高壓雷蒙磨主機內軸承室上方裝有高壓強力彈簧，調節力量要均勻，以產量為準。

?

應用領域：

重質碳酸鈣（石灰石、方解石、大理石、白云石等），大型非金屬礦制粉（白云石、重晶石、滑石、石膏、高嶺土、鋁礬土、膨潤土等），固體燃料制粉（高爐噴煤、石油焦、炭塊、碳素等）；電廠環保脫硫石灰石制粉；礦渣微粉加工；建材、化工、冶金等行業的粉磨工程。

技術特點：
1、處理能力大，研磨效率高，能耗低，環保技能；
2、工藝靈活，可單機生產，也可組合成套生產線或多機組生產，成品細度高，產能高，細度可達1200目；
3、研磨介質損耗小、對加工物料沒有污染及雜質產生，主要研磨部件采用高硬度耐磨材質，使用壽命長；
4、操作簡便，維護簡單，整體占地面積小，運行生產穩定，生產線宜采用自動化操作體系。

?

購買須知：
