本詞條缺少名片圖，補充相關內容使詞條更完整，還能快速升級，趕緊來編輯吧！

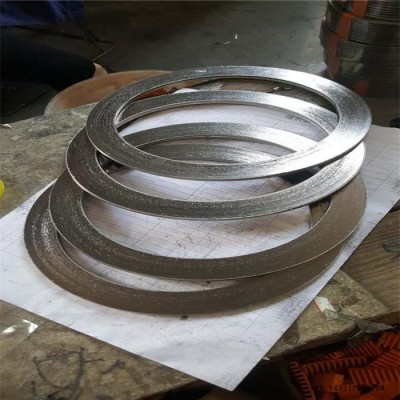

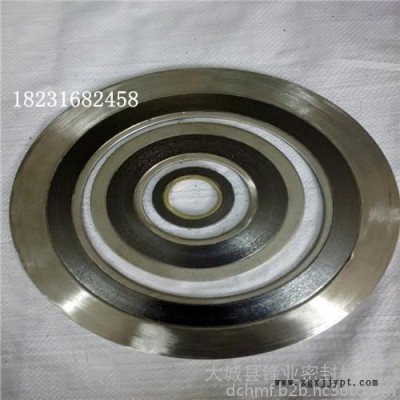

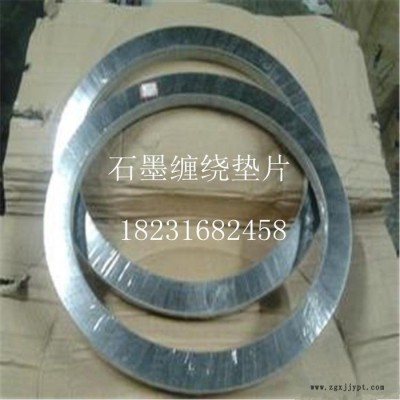

金屬纏繞墊片（基本型）采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。

中文名

金屬纏繞墊片

特    點

耐高溫,密封性好

1基本信息

? 定義

? 特性

2種類

3材料

4技術資料

? 使用溫度

? 標注

? 標準

? 其他

5常用用途

6安裝使用

7選購事項

金屬帶和非金屬帶螺旋復合繞制而成的一種半金屬平墊片

1、 適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。

2、應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。

3、密封性能優良。

4、對與墊片接觸的法蘭密封而的表面精度要求不高。

5、安裝方便，墊片預緊壓力較低。

結構形式及代號：

1.金屬帶

A. 采用厚度為0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷軋鋼帶，或由供需雙方協商 確定。

B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷

C.不銹鋼的硬度值HV≤200

2. 非金屬帶

A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為0.3-1.0mm。

B. 特制石棉燒失量必須≤25%

C. 非金屬帶的氯離子含量≤100PPM

D.各類介質及各種非金屬帶的推薦使用溫度及壓力
