型號：jn-lzl-jd01； 加工定制：是； 厚度：12mm； 寬度：1000mm； 材質：橡膠； 耐溫：50℃； 顏色：紅黑綠； 長度：可定制mm； 產品認證：iso9001； 翹曲度：0.01mm； 適用范圍：高壓電力場所； 厚度：3mm5mm6mm8mm10mm12mm； 耐高壓程度：5kv10kv15kv25kv35kv

絕緣膠板的分類方法：

1：按顏色劃分：常用的顏色有黑色絕緣膠板、紅色絕緣膠板、綠色絕緣膠板。

其他顏色的絕緣膠板數量多可訂做。

2：按照厚度劃分：常用的厚度3mm絕緣膠板、5mm絕緣膠板、6mm絕緣膠板、8mm絕緣膠板、10mm絕緣膠板、12mm絕緣膠板、15mm絕緣膠板、20mm絕緣膠板。

其他厚度的絕緣膠板數量多可訂做。

3：按表面處理方式劃分：普通絕緣膠板，防滑絕緣膠板（防滑還有菱形防滑，條紋防滑）

4：按電壓等級劃分：高低壓絕緣膠板，耐高壓絕緣膠板

其他劃分方法。

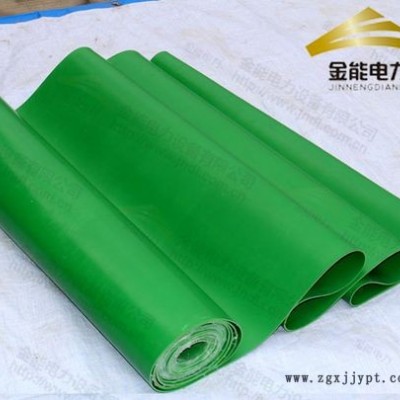

絕緣膠墊圖片展示：



一、絕緣膠板特點：



  物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43KV測試，正常工作在660V的狀態下。彈性強、絕緣性能優越, 表面有光澤。



  二、絕緣膠板的用途：



  適用于電子場所工作臺和地面的鋪設，電站、變電所地面的鋪設和裝設；



  三、絕緣膠墊選型配置表：



  不同電壓等級的使用環境應選用不同厚度的絕緣膠墊。



電絕緣性能試驗膠墊厚度工頻耐壓實驗要求時間工頻耐壓實驗標準值工頻耐壓實驗實測時間工頻耐壓實驗實測值

10KV5mm1分鐘10KV2分鐘≥15KV

15KV6mm1分鐘10KV2分鐘≥15KV

25KV8mm1分鐘25KV2分鐘≥30KV

35KV10mm1分鐘35KV2分鐘≥35KV

35KV12mm1分鐘35KV2分鐘≥35KV

四、絕緣膠板檢驗標準：（以8mm絕緣橡膠板為例）



  1.外觀：1）斑痕深度和高度沒有超過膠板厚度公差



  2）氣泡每平米內，面積小于1cm的氣泡不超過5個，任意兩個氣泡間距離不小于40mm。



  3）雜質深度及長度不超過膠板厚度的1/6



  4）邊沿不齊或海面狀寬度不超過10mm，長度不超過膠板總長的1/10



  5）沒有裂紋



  2.硬度（邵爾A）：55-70



  3.拉伸強度及扯斷伸長率：



  1）拉伸強度（Mpa）≥5.0



  2）扯斷伸長率≥250%



  4.定伸（150%）永久變形≤25%



  5.熱空氣老化（70℃*72h）：拉伸強度降低率≤30%



  6.吸水性≤1.5%



  7.電絕緣性能試驗：



  1）耐電壓試驗：25KV（有效值），保持1min，應無擊穿現象



  2）擊穿電壓試驗≥35KV（有效值）
