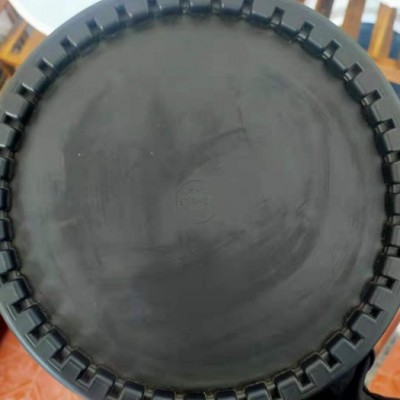

盤式微孔曝氣器為圓盤式，由膜片厚度不小于1mm的EPDM、硅橡膠或者氟橡膠膜片固定在PVC/PP支撐體之中,膜片由上下兩部分螺紋固定。

盤式微孔曝氣器有DH270、DH340及DH200三個型號，氣泡直徑維持在1～3mm。

膜片采用三元乙丙橡膠（EPDM）、或者硅橡膠（SI）或者氟橡膠膜片，同時添加特殊添加劑以增加物理性質。

進入曝氣器的空氣應毋需做空氣凈化，并應滿足在長期連續使用或停用后再投入使用，均不會產生微孔的堵塞和混合液的回流。

盤式微孔曝氣器通過螺紋口進氣，進氣孔位于曝氣盤的下面，對應通氣管道開孔位置，可以通過軟接頭或者專用鞍座連接在管道上。

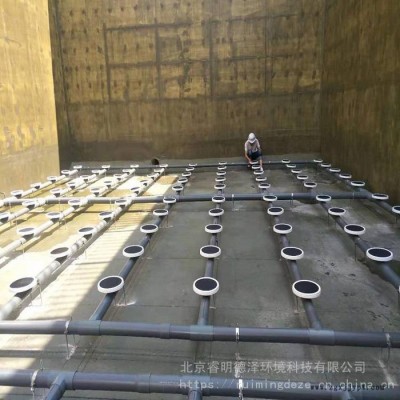

空氣分配管采用特定可調節支架固定于池底，該支架能夠滿足上下調節以彌補土建池底不平帶來的誤差，同時還能夠前后調節以防止熱脹冷縮所帶來的對管道的損壞。

微孔曝氣器、輸氣豎管及輸氣支管應適用于極限工作溫度90℃。

每根豎管必須安置一套冷凝水排放裝置，用于排出管道內積水。該裝置由一根DN20的細管插入空氣支管底部，應用氣提原理將濕氣排除。細管沿豎管通至水面上部，由手動閥門控制排除冷凝水。

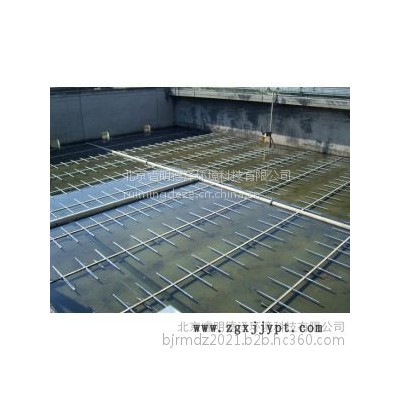

空氣分配管道

在空氣輸送管及其連接件的制造過程中，原材料必須采用99.9%UPVC顆粒，應摻入一定比例的添加劑，防止紫外線等的強氧化作用，延長管道使用壽命。

當單根管道長度大于20m時，應備有膨脹接頭，允許管道系統一定程度的膨脹收縮，以防止溫差變化大和池子沉降原因引起的管道損壞。

空氣布?xì)夤軌毫Φ燃?jí)1.0Mpa。

總空氣分布管的支架在垂直方向±50mm范圍內應可調。空氣分配支管的支撐導架應允許空氣分配支管縱向移動，具有足夠的錨固力，并在垂直方向±50mm范圍內應可調。池底干管需設排空裝置。

進入盤式曝氣器的空氣應不需作除塵凈化，并應滿足在長期連續使用和停用后再使用，均不會產生堵塞情況。

冷凝水排放管

合理地選擇配備凝結水排放系統。以保證在任何情況下都能將空氣管路中的冷凝水排出，確保安全供氣。
