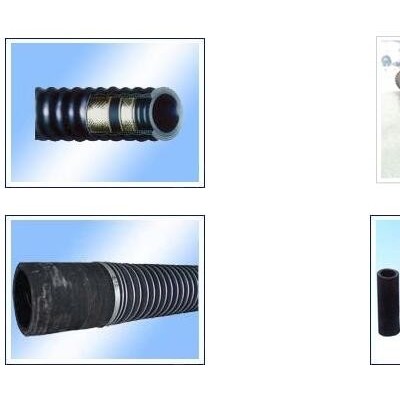

產品結構：內膠層，鋼絲骨架層，耐天候性能優越的外膠層組成。
用途：水泥散裝罐車,船舶水泥吸排兩用等。
特點：耐磨,耐溫,耐酸堿性好。
執行標準：Q/GHXF65
內徑（mm） | 夾布層數 （層） | 螺旋鋼絲直徑（mm） | 管接頭長度（mm） | 膠管長度 | ||||
公稱尺寸 | 公差 | 尺寸 | 公差 | 尺寸（m） | 公差（mm） | |||
38 | 1.2 | 2 | 3 | 2.0 | 75 | 10 | 10 | 150 |
51 | 1.2 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
64 | 1.5 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
76 | 1.5 | 4 | 5 | 2.6 | 100 | 15 | 10 | 150 |
89 | 1.5 | 4 | 5 | 3.2 | 100 | 15 | 10 | 150 |
102 | 2.0 | 4 | 5 | 3.2 | 125 | 20 | 10 | 150 |
127 | 2.0 | 5 | 6 | 3.2 | 125 | 20 | 10 | 150 |
152 | 2.0 | 5 | 6 | 4.0 | 150 | 20 | 10 | 150 |
203 | 2.5 | 6 | 7 | 5.0 | 200 | 25 | 10 | 150 |
254 | 2.5 | 7 | 8 | 5.0 | 200 | 25 | 10 | 150 |
305 | 2.5 | 7 | 8 | 5.0 | 250 | 25 | 10 | 150 |

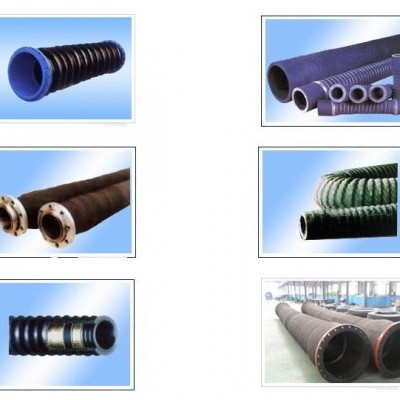

大口徑排吸泥膠管：挖泥船排（吸）泥沙用，工作壓力為0.4-0.5Mpa。根據設計需要可帶有法蘭接頭。
| 名稱 | 公稱內徑 | 內膠層厚度t2 （參考值） | 法蘭盤外徑D1 | 法蘭盤外徑t1 | 接頭螺紋厚度t （參考值） | 螺孔 | ||
| 中心圓直徑 | 個數 | 直徑 | ||||||
| 200 | 205±3 | 10 | 320﹢3﹣2 | 12±2 | 6 | 280±1.0 | 8 | 23±1 |
| 250 | 254±3 | 385﹢3﹣2 | 345±1.0 | 12 | ||||
| 300 | 305±5 | 430﹢3﹣2 | 390±1.0 | |||||
| 350 | 338±5 | 480﹢3﹣2 | 19±2 | 435±1.0 | ||||
| 400 | 388±5 | 540﹢3﹣2 | 495±1.0 | 16 | ||||
| 510 | 510±5 | 15 | 710﹢3﹣2 | 9 | 650±1.0 | |||
| 560 | 560±5 | 765﹢3﹣2 | 690±1.0 | 18 | ||||
| 610 | 610±5 | 20 | 814﹢3﹣2 | 22±2 | 750±1.0 | 20 | ||
| 630 | 630±5 | 834﹢3﹣2 | 765±1.0 | 25±1 | ||||
| 660 | 660±5 | 870﹢3﹣2 | 780±1.0 | 24 | ||||
| 700 | 700±5 | 905﹢3﹣2 | 25±2 | 840±1.0 | 27±1 | |||
| 710 | 710±5 | 930﹢3﹣2 | 28±2 | 860±1.0 | ||||
| 760 | 760±5 | 990﹢3﹣2 | 900±1.0 | 30±1 | ||||
| 800 | 800±5 | 25 | 1050﹢3﹣2 | 32±2 | 12 | 970±1.0 | 32 | 30±1 |
| 840 | 840±5 | 1090﹢3﹣2 | 1010±1.0 | |||||
| 860 | 860±5 | 1090﹢3﹣2 | 1010±1.0 | |||||
