是否有現貨：	是	認證：	沃銳思
適用原料：	PVC	類型：	配混系統
品牌：	沃銳思	售后服務：	質保一年
產品別名：	真空上料除塵系統	產品用途：	真空上料除塵系統
電動機功率：	7.5KW	外形尺寸：	5000mm*4500mm
型號：	500-1000	規格：	500-1000
商標：	沃銳思	包裝：	薄膜包裝
產量：	150

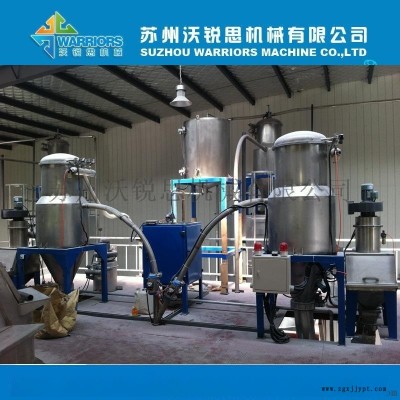

500-1000型高速混合機組真空上料機除塵系統基本介紹 為解決這些問題，我司設計了電腦自動控制稱重、配料、輸送的系統解決方案。本方案的基本流程為：自動稱重，稱重完畢的物料投入混合機組，輔以氣力管道輸送至擠出機。 500-1000型高速混合機組真空上料機除塵系統性能特點

PVC配混料系統是PVC生產線的前道組成部分.是生產線實現長期穩定生產的關鍵之一.配混料的自動化程度決定著整條生產線的自動化程度.
全自動PVC配混料系統通常由以下幾個子系統組成:物料收集系統,物料輸送系統,計量配料系統,混合機組,物料存儲系統,擠出機上料系統,除塵系統:中央控制系統,中央監控系統等.

500-1000型高速混合機組真空上料機除塵系統技術參數

自動配料系統由稱重配料、混合、輸送系統由：物料輸送、儲料倉、稱重計量、攪拌均化、控制系統、鋼構平臺等部份組成；可廣泛應用于：塑料改性、粉體加工、建材及醫藥等行業。

自動配料系統是以稱重加料、配方控制、混合均化、物料輸送等流程通過微電腦來控制和數據管理為一體的綜合自動化系統，采用三菱或西門子系列PLC和工控微機組建高性能的控制平臺。對于設計一套用于生產控制的自動化系統來說，必須達到具有穩定而可靠的運行、簡單而實用操作、以及 的性價比。

500-1000型高速混合機組真空上料機除塵系統使用說明

物料收集系統
物料收集系統用來將散裝或袋裝原料通過各種方式收集至儲料倉.
散裝物料可以直接通過槽車上自帶的氣力輸送裝置送至儲料倉,袋裝物料利用開袋站來收集.
開袋站箱體材料與物料接觸處材料均為1Cr18Ni9Ti不銹鋼.內表面拋光.為密封結構.開袋站分自動開袋和人工開袋兩種:
人工開袋站由防護門.振動篩.磁力架.破拱器等組成.防護門分內外兩層.外層為不銹鋼門.打開可放包裝袋.合上即為密封箱.內層設有軟簾門.排料時可有效地防止粉塵的彌漫,振動篩可有效地篩除混在粉料中的雜質.如縫紉線.碎紙片.大顆料等,磁力架可初步除去物料中的鐵雜質,破拱裝置由氣缸及破拱器組成.促成物料的順利流動.
自動開袋站由輸送機.開袋器.過濾器.收集器.排費口等組成.包裝袋通過輸送機進入開袋器.開袋器里設有螺旋狀絞刀.通過旋轉運動在破袋的同時將袋與物料一起送至過濾器.過濾器對物料和包裝袋進行分離.物料進入收集器.碎袋進入排費口排出.

物料輸送系統
物料的輸送是配混料生產線實現自動化的關鍵.在PVC全自動配混料系統中輸送系統占有較大的比例:包括原料從開袋站到配料秤上方過度料倉的輸送.成品料從混料機至成品料倉的輸送.成品料從成品料倉至擠出機的輸送.
在這里應用較多的主要有兩種形式:螺旋輸送及氣力輸送.而氣力輸送又可以根據現場實際選用稀相正壓.稀相負壓.密相正壓等幾種方式.
螺旋輸送機由電機.減速機.螺旋本體組成.結構簡單.工作可靠.但輸送距離較長時成本較高.
密相氣力輸送系統的核心部分是一只倉儲式氣力發送泵(簡稱倉泵).
倉泵由倉體.蝶閥.排氣閥.加料口.氣體管路等組成.為密相氣力輸送系統中的主要設備.當壓縮空氣進入該發送器的進氣閥.再從進氣閥到圓錐體內部突起的氣嘴.使氣體產生渦流.隨著發送器內部壓力的增加.被送物料成渦旋狀流動.以達到物料順利輸送的目的.可利用較低的氣壓實現低速度.高濃度的輸送.
該系統具有噪音低.輸送距離長.能耗低.輸送量大管路磨損低等優點.而且由于其工作壓力較高(0.15~0.3MPa).所以不會在管路中形成堵塞.而且由于在管路中每隔一定距離增加一套助推裝置使物料在管路內呈栓狀(即一段段相互間隔的氣柱和物料柱)向前運動.所以不可能物料離析分層現象.特別適合混合料的輸送.助推裝置的使用還能有效減小物料的前進速度.
稀相正壓氣力輸送設備一般由蘿茨風機.旋轉給料機.文丘里發生器組成.
蘿茨風機負責提供輸送物料所需的低壓空氣.為保證氣壓的穩定.蘿次風機的上部專門配備有一定容積的儲氣包.旋轉給料機是一種定量加料裝置.能保證連續均勻的加料.由于旋轉給料機是與蘿茨風機配套使用.為防止空氣泄露到料倉出現意外.給料機的鎖氣性能要好.文丘里發生器的外形類似于一只三通.但其內部空氣流通管路為利用文丘里原理設計.空氣流動阻力小.氣流發散較少.
該稀相氣力正壓輸送的 優點在于不需要專門的壓縮氣源. 較小.但噪音較高.輸送距離較短,在輸送過程中容易形成物料的離析分層.
稀相氣力負壓輸送主要利用旋渦風機產生真空吸收物料.再通過截塵過濾裝置將物料與氣體分離.
該負壓輸送的優缺點類似于稀相正壓輸送.但不容易引起堵塞. 也 小.

除塵系統
根據使用場合的不同.除塵器的型號各不相同.建議除塵器過濾材料選用進口鍍膜材料.該濾芯孔徑小于0.5微米.

500-1000型高速混合機組真空上料機除塵系統采購須知 定制加工 可防止粉塵飛揚 優化生產環境
