| 裁斷面積 | 1200*1000（mm2） |
|---|---|
| 類型 | 液壓裁斷機 |
| 主電機功率 | 15 |
| 執行質量標準 | 國標 |
| 品牌 | 運通 |
| 型號 | 1250 |
| 加工定制 | 是 |
| 主電動機功率 | 15 |
| 裁斷寬度 | 1200 |

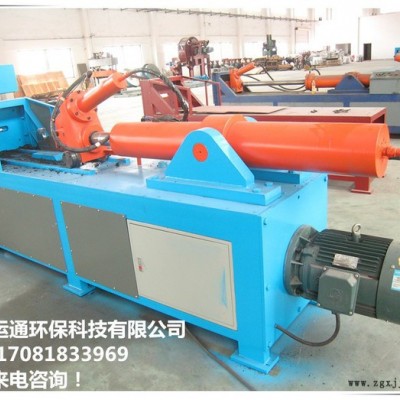

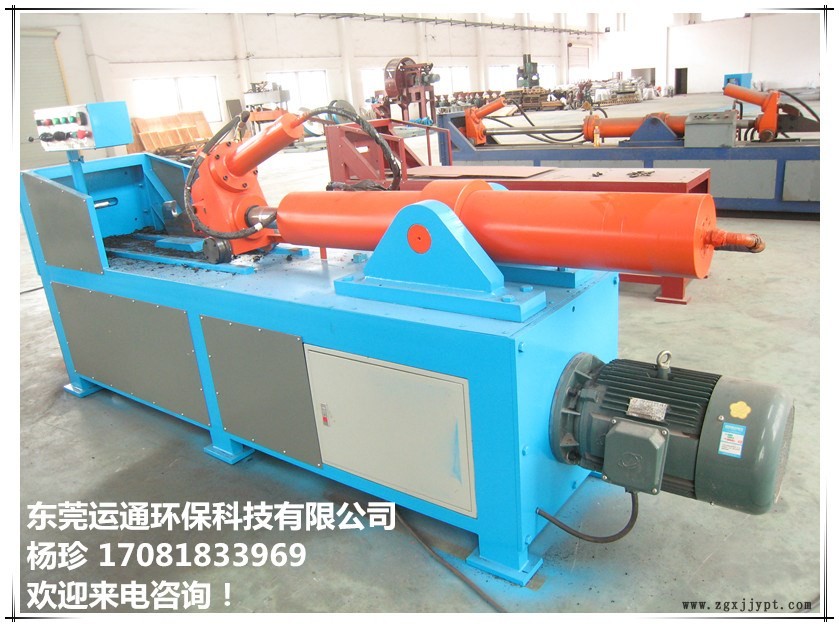

TQCL1250型輪胎輪轂圈裁斷拉絲機
1、裁斷拉絲主要結構
主要結構：由機架、電機、輪胎擋板、拉鉤、裁斷刀、小車、拉絲油缸、壓絲油缸、裁斷油缸、提升機構液壓系統等零部件組成。
2、工作原理及用途

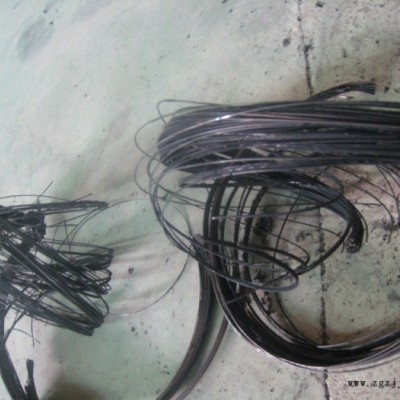

主要用途：胎圈裁斷拉絲機是一種在常溫下將輪胎輪轂內的兩股粗鋼絲裁斷、拉出的設備，其主要目的是延長后續破碎、粉碎設備刀具的使用壽命。
工作原理：拉絲和裁斷均由液壓系統工作、活塞桿往復運動工作。裁斷油缸工作將輪轂粗鋼絲裁斷，拉絲油缸活塞桿帶動小車上的拉鉤將輪胎胎唇內的鋼絲拉出，鋼絲拉出后拉絲油缸復位收回；工作過程中，壓絲油缸上的V形壓塊在設定位置將剛拉出的鋼絲壓在拉鉤上固定拉出。
3、設備結構特點
1.液壓站、油缸、電控柜等零部件全部固定在機架上，設備整體結構簡單、外形美觀、運輸和安裝方便。
2.采用雙聯葉片泵供油，不僅使設備工作噪音低，而且在壓絲缸工作時拉絲缸仍以原有速度拉絲，提高工作效率及液壓件使用壽命。
3. 采用空載快速伸出，負載慢速裁斷、拉絲的液壓工作方式，顯著提高生產效率。
4. 采用提升機構，降低人工勞動強度。
4、TQCL型輪胎輪轂圈裁斷拉絲機主要技術參數
| 序號 | 設備型號 | TQCL1250 |
| 1 | 電機功率（Kw） | 11 |
| 2 | 拉絲、裁斷油缸最大工作壓力（MPa） | ≤16 |
| 3 | 壓絲油缸最大工作壓力（MPa） | ≤10 |
| 4 | 處理輪胎最大外徑（mm） | ≤1200 |
| 5 | 拉絲油缸最大工作行程（mm） | 1250 |
| 6 | 裁斷油缸最大工作行程（mm） | 350 |
| 7 | 處理能力（條/h） | 20-35 |
| 8 | 冷卻方式 | 循環水冷 |
| 9 | 設備（長×寬×高） | 4100×870×1550 |
| 10 | 設備重量（kg） | 2500 |
