| 安裝尺寸 | 43mm |
|---|---|
| 標準 | 國標 |
| 材質 | 塑料 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN50 |
| 規格 | 壓力0.6Mpa |
| 結構形式 | 垂直板式 |
| 口徑 | 50mm |
| 連接形式 | 對夾 |
| 流動方向 | 雙向 |
| 驅動方式 | 氣動 |
| 適用介質 | 各種高腐蝕化學介質 |
| 用途 | 流量控制 |
| 零部件及配件 | 定位器 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 直通式 |
| 品牌 | Jeray/經瑞 |
| 型號 | BFV14-D50AX6 |
| 加工定制 | 是 |

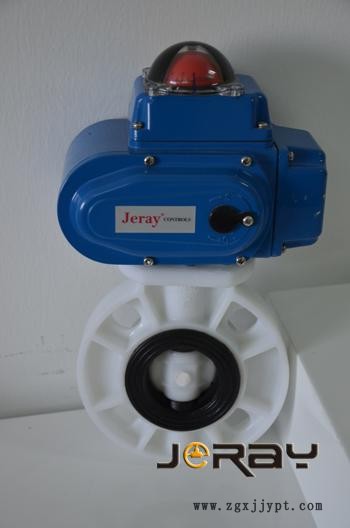

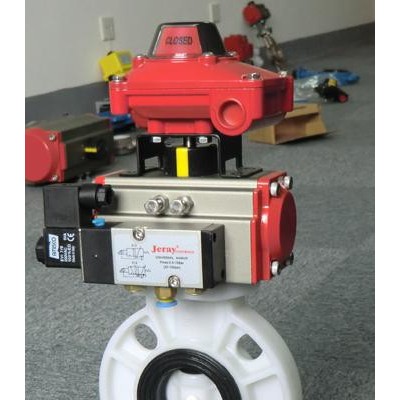

氣動塑料蝶閥■ 產品概述
本公司經營的經瑞牌氣動塑料球閥是由氣動活塞式執行器及塑料球閥組成。適用于帶腐蝕性介質的輸送過程的截流。重量輕、耐腐蝕性強，故UPVC氣動球閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。其主要特點如下：
1、外型結構緊湊美觀。
2、本體重量輕容易安裝。
3、材質衛生無毒。
4、耐腐蝕性強，應用范圍廣。
5、耐磨損、容易拆卸，維護簡單易行。
氣動塑料蝶閥■ 主要技術參數
● 閥體
閥體形式 | 直通式 |
公稱通徑 | DN15～150mm |
公稱壓力 | PN1.0、1.6 MPa |
連接形式 | 法蘭、螺紋、由令 |
適用介質 | UPVC及PPR兼容的食品工業化學溶劑 |
● 執行機構
執行器型號 | GT、SR、ST、AT系列單(雙)作用氣動執行器 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -20～+90℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動塑料蝶閥■ 主要零件材料
閥體 | UPVC、CPVC、PPR |
閥座 | PTFE |
閥芯 | UPVC、CPVC、PPR |
閥桿 | UPVC、CPVC、PPR |
