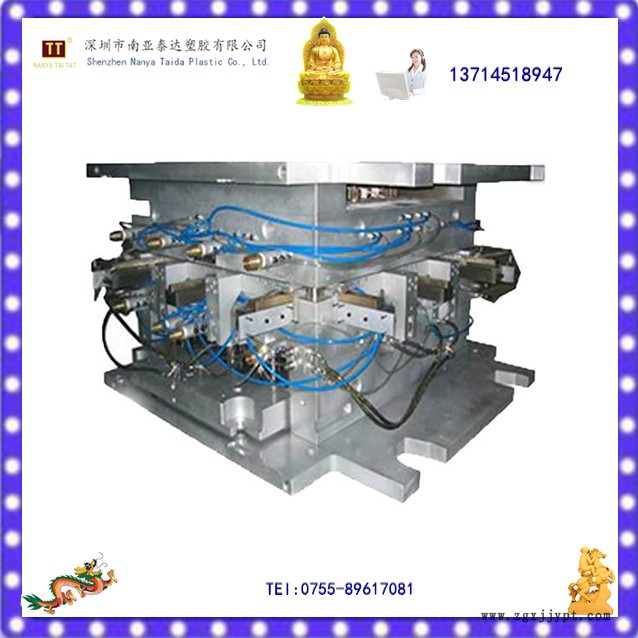

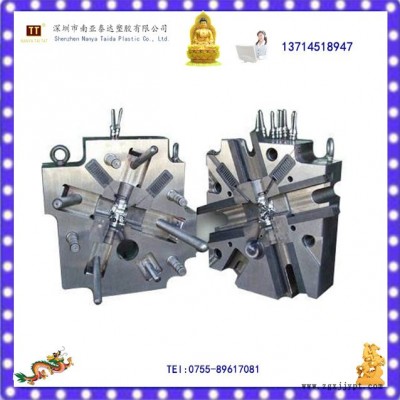

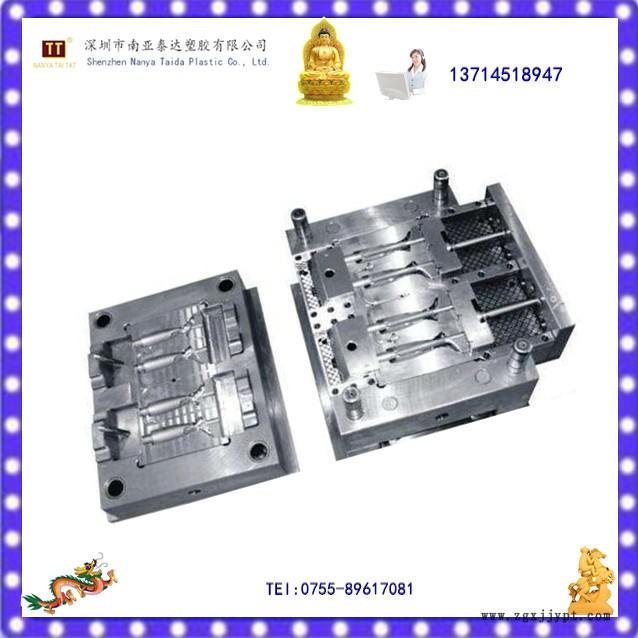

| 產品 | 關節壓鑄模具 |
|---|---|
| 安裝方式 | 移動式模具 |
| 產地 | 深圳 |
| 認證 | CCC |
| 適用范圍 | 餐具、醫療、汽車、電子、日用品 |
| 工藝類型 | 壓鑄模具 |
| 品牌 | 南亞i泰達 |
溢排系統：
A、據熔融金屬在模具內填充情況，而開設排氣通道。 用于容納液態金屬在充填過程中排出氣體、雜物冷污合金等。具排氣、儲氣、存渣、調溫、增力、移缺、控流 等作用。良好的排氣條件取決于排氣槽的合理布局及位置、數量、尺寸、容積、結構形式等方面。溢流槽的形狀和位置：在設置溢流槽形狀和位置時應考慮以下幾點：
（1）在橫澆道的未端和型腔深處。
（2）在金屬液后充填部位。
（3）在金屬液的匯合處及容易產生渦流卷氣和氧化夾渣的區域。
（4）需要防止渦流和紊流改善液態金屬流動狀態的部位。
（5）在內澆口的兩側或其它金屬不易直接充填死角部位。
（6）在大平面上易產生鑄件缺陷部位。
（7）在型腔溫度較低部位藉以提高型腔溫度。
（8）鑄件壁厚較厚易產生縮孔部位。
（9）鑄件壁厚變化過大難以填充部位。
（10）其它排氣條件不良區域。
B、據熔融金屬在模具內填充情況，而開設排氣通道。用于容納液態金屬在充填過程中排出氣體、雜物冷污合金等。溢流槽的結構形式：
（1）布置在模具分型面上的溢流槽
（2） 布置在模具型腔內部的溢流槽。
其形式有：桿形溢流槽 管形溢流槽 環形溢流槽 雙級溢流槽 波紋狀溢流槽
為了使溢流槽發揮作用，獲取較好效果不致消耗過多金屬，增加投影面積，及影響填充流態或引起其它反
作用，故在設置溢流槽位置時應慎重考慮。其容積占整個鑄件的20~30%，特殊情況時占50%。如果金屬鑄件局部有縮孔缺陷，則其容積范圍可為缺陷部位的2.5~3.5倍,如果為了平衡模具溫度則其容積可以加大 .
排氣槽
在壓鑄時模具型腔內的部分氣體約30% 在型腔內不能順利排出而卷入金屬液體中在填充過程中，會產生反壓力，迫使流速下降，造成鑄件冷隔欠鑄氣孔疏松等缺陷。為了消除由此而產生的鑄件缺陷，要開設排氣槽，排氣槽一般和溢流槽配合，設在積渣槽后端。有些情況下也單獨開設排氣槽。
