| 產品系列 | AES 1235 |
|---|---|
| 認證 | CE |
| 產地 | 德國 |
| 產品型號 | AES 1235 |
| 觸點形式 | 轉換型 |
| 額定電流 | 10A |
| 額定電壓 | 24V |
| 線圈電源 | 24V |
| 應用范圍 | 安全 |
| 執行質量標準 | 歐規 |
| 防護特征 | 半封閉 |
| 品牌 | 施邁賽 |
| 型號 | AES 1235 |

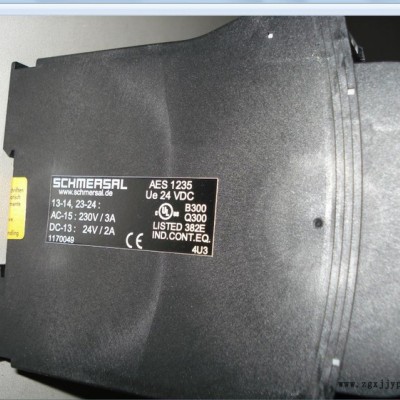

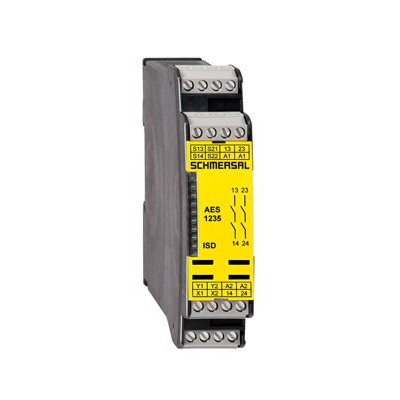

門監控器 和 緊急停止用安全控制模塊
電機和非接觸式開關的監控 (范圍 AES) AES 123x AES 1235 添加產品到購物籃
添加產品到購物籃
AES 1235 數據表
? BNS系列磁安全傳感器的監控? 2 安全觸點, STOP 0
? 2 信號輸出
| 數據 | 文件 | 圖象 |
| 優選型號 | |
| 訂貨須知 | |
| 產品型號 | AES 1235 |
| 產品代碼 | 101170049 |
| EAN 編號 | 4030661297118 |
| eCl@ss | 27-37-19-01 |
| 認證 | |
| 認證 | BG USA/CAN |
| 分級 | |
| 標準 | EN ISO 13849-1, IEC 61508 |
| PL | 向上 d |
| 控制類別 | 向上 3 |
| PFH值 | 1.0 x 10-7/h |
| - 注意 | 每年開關次數最大到50.000 和 在最大觸點負載80%時 |
| SIL | 2 |
| 目標時間 | 20 年 |
| 通用屬性 | |
| 產品名稱 | AES 123x |
| 標準 | IEC/EN 60204-1, IEC 60947-5-3, EN 954-1, BG-GS-ET-14, BG-GS-ET-20 |
| 符合指令 (Y/N) | 有 |
| 氣壓 | EN 60068-2-3, BG-GS-ET-14 |
| 安裝 | 卡接在符合標準EN 60715 的DIN導軌上 |
| 端子命名 | IEC/EN 60947-1 |
| 原料 | |
| - 外殼的原材料 | 塑料, 玻璃纖維增強熱塑塑料, 通風 |
| - 觸點材料 | Ag-Ni, 0,2 μm 鍍金 |
| 重量 | 160 g |
| 起動條件 | 自動 或 起動按鈕 |
| 起動輸入（是/否） | 無 |
| 反饋電路(Y/N) | 有 |
| 起動測試(Y/N) | 無 |
| 斷電后復位（Y/N) | 有 |
| 自復位功能(Y/N) | 有 |
| 帶下降沿檢測復位（Y/N) | 無 |
| 吸合延遲 | |
| - 自動啟動延時通 | 可調整的 0,1 / 1.0 s |
| 斷開延遲 | |
| - 緊急停止斷開延時 | < 50 ms |
| 機械參數 | |
| 連接說明 | 螺絲連接 |
| 電纜截面 | |
| - 最小電纜截面 | 0,25 mm2 |
| - 最大電纜截面 | 2.5 mm2 |
| 帶線 | 嚴格的 或 可調 |
| 緊固端子力矩 | 0,6 Nm |
| 可拆端子（是/否） | 無 |
| 機械壽命 | 20.000.000 操作次數 |
| 電子壽命 | 150.000 操作次數 為了 230 VAC, 5 A (cos φ = 1) |
| 抗沖擊 | 30 g / 11 ms |
| 抗振動 到 EN 60068-2-6 | 10...55 Hz, 振幅 0,35 mm, ± 15 % |
| 周圍條件 | |
| 周圍溫度 | |
| - 低環境溫度 | 0°C |
| - 高環境溫度 | +55 °C |
| 儲存運輸溫度 | |
| - 最小的存儲和傳輸溫度 | ?25 °C |
| - 最大存儲運輸溫度 | +70 °C |
| 防護等級 | |
| - 保護等級-外殼 | IP40 |
| - 保護等級-端子 | IP20 |
| - 保護等級-間隙 | IP54 |
| 空氣間隙和爬電距離 到 IEC/EN 60664-1 | |
| - 額定沖擊耐壓 Uimp | 4.8 kV |
| - 過電壓類別 | III 到 VDE 0110 |
| - 污染等級 | 2 到 VDE 0110 |
| 電磁兼容 ($missingShortName$) | |
| EMC等級 | 10 V/m |
| 電氣參數 | |
| 額定直流控制電壓 | |
| - 最小DC測量控制供電電壓 | 20.4 V |
| - 最大DC測量控制供電電壓 | 27.6 V |
| 額定交流控制電壓，50 Hz | |
| - AC 50 Hz的最小測量供電電壓 | - |
| - AC 50 Hz的最大測量供電電壓 | - |
| 額定交流控制電壓，60 Hz | |
| - AC 60 Hz的最小測量供電電壓 | - |
| - AC 60 Hz的最大測量供電電壓 | - |
| 接觸電阻 | max. 100 mΩ |
| 功率消耗 | < 5 W |
| 操縱方法 | DC |
| 轉換頻率 | 1 Hz |
| 額定絕緣電壓 Ui | 250 V |
| 額定工作電壓 Ue | 24 VDC ±15% |
| 熱測試電流 Ithe | 6 A |
| 工作電流 Ie | 0,2 A |
| 電子保護(Y/N) | 無 |
| 輸入 | |
| 監控輸入 | |
| - 短路識別（是/不) | 可選 |
| - 斷線檢測 (Y/N) | 有 |
| - 接地檢測 (Y/N) | 有 |
| 關閉者數量 | 可調整的 1 件 - >0 件 |
| 開啟者數量 | 可調整的 1 件 - >2 件 |
| 輸入電阻 | 大約 4000 Ω 在GND |
| 輸入信號"1" | 10 ... 30 VDC |
| 輸入信號"0" | 0 ... 2 VDC |
| 電纜長度 | 1000 m 帶，有 0,75 mm2 (為了 額定電壓) |
| 輸出 | |
| 停止類別 | 0 |
| 安全觸點數量 | 2 件 |
| 輔助觸點的數量 | 0 件 |
| 信號輸出數量 | 2 件 |
| 開關容量 | |
| - 安全觸點的容量 | min. 10 mA, max. 6 A |
| - 信號/診斷輸出的開關容量 | min. Ue ?4V / Y1, Y2: max. 100 mA |
| 保險絲額定值 | |
| - 安全觸點的保護 | 6 A D型玻璃保險 |
| - 信號/診斷輸出的保險絲容量 | 防止短路, P-型 |
| 信號輸出 | Y1: 授權操作, 安全觸點 通; 2 Y非授權操作 關:, 安全觸點 |
| 應用類別 到 EN 60947-5-1 | AC-15: 230 V / 3 A DC-13: 24 V / 2 A |
| 帶信號功能的無延時半導體輸出的數量 | 2 件 |
| 帶信號功能的無延時接觸式輸出的數量 | 0 件 |
| 帶信號功能的延時半導體輸出的數量 | 0 件 |
| 帶信號功能的延時接觸式輸出的數量 | 0 件 |
| 帶信號功能的安全、無延時半導體輸出的數量 | 0 件 |
| 帶信號功能的安全、無延時接觸式輸出的數量 | 0 件 |
| 帶信號功能的安全、延時、半導體輸出的數量 | 0 件 |
| 帶信號功能的安全、延時、接觸式輸出的數量 | 0 件 |
| LED開關轉換情況顯示 | |
| LED開關轉換情況顯示 (Y/N) | 有 |
| LED的數量 | 1 件 |
| 完整診斷系統 ISD | |
| 完整診斷系統 ISD | |
| - 下述故障被安全繼電器記錄并且由ISD顯示。 | |
| - 門觸點打開或關閉失靈 | |
| - 開關接線的交叉或短路監控 | |
| - 開關連接中斷 | |
| - 繼電器吸合和釋放故障 | |
| - 輸入電路或安全監控模塊的繼電器控制電路錯誤 | |
| 混合數據 | |
| 應用 | 安全傳感器 監控系統 |
| 尺寸 | |
| 尺寸 | |
| - 寬度 | 22.5 mm |
| - 高度 | 100 mm |
| - 深度 | 121 mm |
| 注意 | |
| 感性負載（如接觸器，繼電器等等）采用合適的電路來抑制。 | |
| 注意 - 接線圖例 | |
| 保護 1個門高達到 PL d 和控制類別 3 | |
| 監控1防護門，每個都帶一個BNS系列安全磁傳感器 | |
| 反饋電路監控接觸器K3和K4 的位置。 | |
| 起動按鈕 一個起動按鈕 (NO) 可以接在反饋回路里。當門關閉后，安全輸出回路并沒有閉合，直到起動按鈕操作后. | |
| 如果既沒有啟動按鈕也沒有反饋回路連接，一個跳線連接必須裝在X1和 A1之間。 | |
| 如果只有1個外部繼電器或接觸器用于切斷負載，且外部接觸器的故障能夠被證明排除或存檔備案，比如采用了低于額定值使用的可靠的接觸器。該系統可以被分類為控制類別3 到EN 954-1。第二個接觸器通過冗余技術切斷負載，增加了安全等級。 | |
| 2NC觸點的更改： 通過短接端子A1和X2，安全繼電器監控模塊可以實現對兩個NC觸點的監控，但不具有短路識別功能。 | |
| 安全輸出延遲時間擴展： 延遲時間可以通過改變單元面板下的跳線連接位置把時間從0,1s增加到1s. | |
| 接線圖給出的是防護門關閉且未上電的狀態。 | |
| 故障顯示和導致原因分析的ISD表（綜合系統診斷）見附錄中。 | |
| | |
| 凱.安. 施邁賽, M?ddinghofe 30, D-42279 伍泊塔 資料和數值已經過檢查，但不排除技術修改和錯誤。 Generiert am 31.03.2017 - 18:53:39h Kasbase 3.2.6.F.64I | |
