| 產品特性 : | 電力調整器 | 是否進口 : | 否 |
| 產地 : | 中國大陸 | 加工定制 : | 否 |
| 品牌 : | 裕澤 | 型號 : | HK400 |
| 測量范圍 : | # | 測量精度 : | # |
| 外形尺寸 : | # | 顯示方式 : | # |
| 工作環境 : | # |

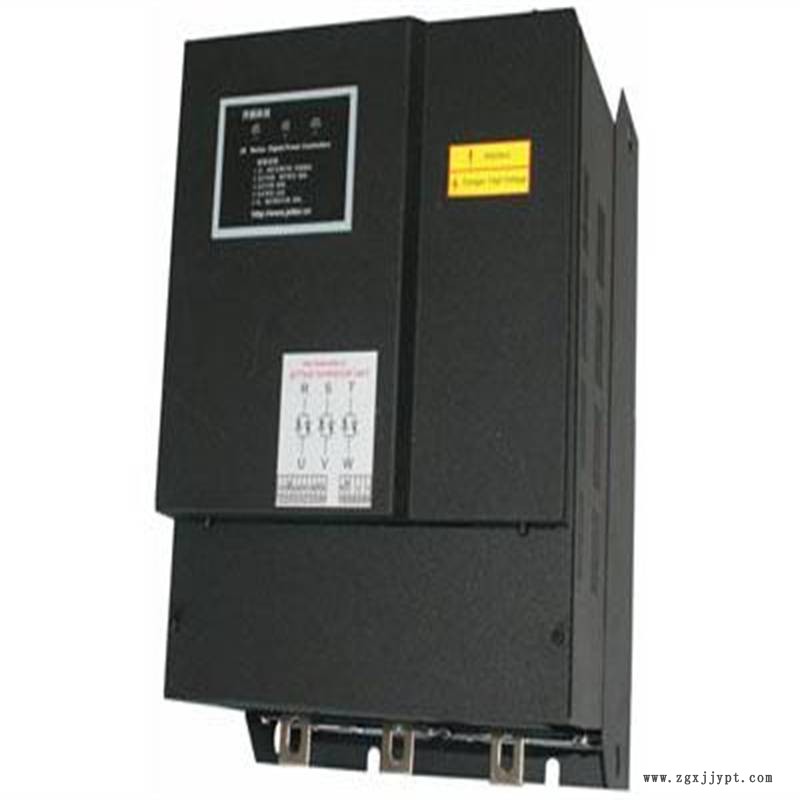

電力調整器
電力調整器是應用晶閘管（又稱可控硅）及其觸發控制電路用于調整負載功率的盤裝功率調整單元。更多的是運用數字電路觸發可控硅實現調壓和調功。調壓采用移相控制方式，調功有定周期調功和變周期調功兩種方式。
中文名
電力調整器
方????式
定周期調功和變周期調功
類????別
盤裝功率調整單元
特????點
主電路和控制電路一體化結構
電力調整器低諧波專用
1. 采用比例式不產生諧波控制。
2. 應用于恒溫恒濕加熱系統需低諧波環境。
3. 本控制器之保護裝置: 1.來源電欠相。 2.保險絲斷線檢知。 3.本控制器散熱片超溫保護。 4.異常輸出接點，提供遠程監控使用，接點容量240VAC/5A。
4. 本控制器具有CE國際安全認證之標準。
5. 具有R.S.T各相保險絲斷路指示燈，并提供異常輸出接點，可做系統緊急控制之用。
6. 體積精巧、散熱佳，內含半導體專用快速保險絲，不怕負載短路。
7. 冷卻風扇動作具有溫度控制，’當散熱片溫度55oC時工作，45oC時停止，可提高風扇壽命2~3倍。
8. 本控制器散熱片具超溫保護裝置及異常輸出接點，接點容量240VAC/10A。
該控制板帶鎖相環同步電路、自動判別相位、缺相保護、上電緩起動、緩關斷、散熱器超溫檢測、恒流輸出、電流限制、過流保護、串行工作狀態指示等功能。控制板的特點：十位A/D，輸出線性化程度高，輸出起控點低。 電力調整器又可分為單相電力調整器與三相電力調整器：
2.1 控制原理
三相晶閘管閉環技術可控硅調壓器采用移相觸發控制方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性。三相晶閘管閉環技術觸發板的原理框圖，其控制原理為一個典型的雙閉環控制，電流環為內環，電壓環為外環。現以調壓器的“恒電壓控制特性”來介紹其控制原理。 調節過程如下：給定信號(Ug)、電壓反饋信號(Uf)、電流反饋信號(I f)
當由于某種原因使調壓器輸出電壓降低時(如電網電壓降低)：（Ug-Uf）↑ → UO↑ → Uy↑ → α↓ → 調壓器輸出電壓U↑ 后達到Uf與Ug相互平衡，調壓器輸出穩定電壓。 。
圖2-1 恒電壓原理框圖
電流環作用是，在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，確保輸出和調壓器正常工作。其調節過程如下：
U0恒定，負載電流增加：If↑ → （UO-If）↓ → IO↓ → Uy↓ → α↑ → 調壓器輸出電壓U↓——If↓；同時電壓環也參與調節，使調壓器的輸出電流被限制在額定電流范圍內，在有充分調節余量的前提下維持輸出電壓的恒定。
觸發板還可以通過輔助控制功能實現軟起動、軟關斷，外部信號轉換等功能。
恒功率特性觸發板，其內環為電流環，外環為功率環，其原理與上相同。
恒電流特性觸發板，只有一個電流調節環節。
2.2 功能特點
?采用移相觸發方式，適用于阻性、感性負載，變壓器一次側
具有多種控制信號選擇。
?具有“自動限流”功能，負載電流大于額定值時，調壓器輸出電流被限制在額定值左右。
?具有軟起動、軟關斷功能，減少對電網的沖擊和干擾，使主回路晶閘管更加安全可靠。
?具有恒電壓、恒電流、恒功率三種反饋形式供用戶選擇。
?具有輸入電源斷相、過電流、晶閘管過熱等保護功能，保護時相應的發光二極管指示燈亮，同時故障報警輸出接點動作。
主電路和控制電路一體化結構，體積小，重量輕，使用、維護十分方便
?
